Hướng dẫn sử dụng Layout trong autocad

Với những ai đã học autocad và sử dụng autocad thì không còn lạ gì về layout. Vậy layout là gì? cách tạo như thế nào? Chúng mình tìm hiểu nhé!

1. Layout và những tác dụng của layout

Layout là một công cụ quan trọng khi thiết kế bản vẽ kỹ thuật trong phần mềm Autocad. Nó giống như 1 tờ giấy giúp chúng ta trình bày bản vẽ để in ấn 1 cách tốt nhất, thể hiện bản vẽ trên khổ giấy tuyệt vời hơn.

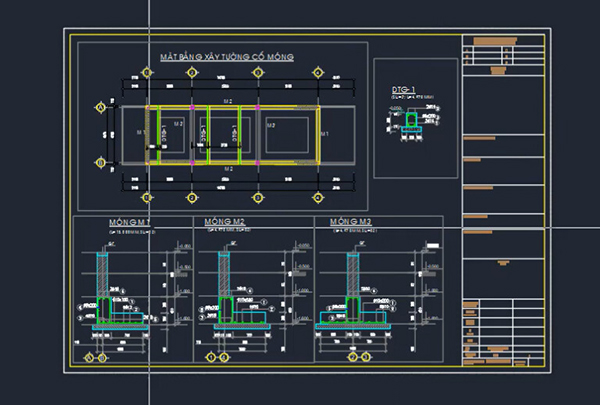

Bản vẽ layout trong autocad

Dưới đây là những đặc điểm của layout

- Dù bạn vẽ bên model tỉ lệ bao nhiêu đều được. Các chi tiết đều sẽ được vẽ với tỷ lệ 1:1

- Vì tỷ lệ của các bản vẽ sẽ luôn là 1:1, do đó giúp cho thao tác chỉnh layout trong cad, đo đạc cũng như tính toán khối lượng trở nên nhanh chóng và dễ dàng hơn. Từ đó giúp bạn tiết kiệm được tối đa thời gian và công sức.

- Chữ số kích thước cần phải đảm bảo chính xác là có độ lớn bằng nhau trong bản vẽ.

- Thuận lợi hơn trong việc bố trí đầy đủ các chi tiết và sắp xếp bố cục cho bản vẽ; giúp bạn chủ động lựa chọn được tỷ lệ phù hợp với kích cỡ của khổ giấy…

- Bản vẽ được in ra đúng tỷ lệ. Bạn hoàn toàn yên tâm về tỉ lệ khi dùng layout

- Thể hiện được tất cả các hình vẽ 2D và 3D ở trên cùng một tờ giấy.

Layout có tác dụng gì?

- Có tác dụng tạo khung tên, khung hình, Dim bản vẽ hoặc thêm các chú thích cho đối tượng

- Giúp người thiết kế quản lý đối tượng, dữ liệu và file bản vẽ một cách tối ưu nhất, tránh tình trạng bị mất dữ liệu hay bị lỗi dữ liệu trong quá trình in ấn. Cùng với đó là nhiều đối tượng có cùng thuộc tính với nhau có thể được nhóm vào cùng một layout. Và khi cần sử dụng đối tượng nào, bạn chỉ cần tìm đến layout đó, tránh lãng phí thời gian phải thiết kế lại từ đầu.

2. Cách sử dụng lauout

- Tạo và căn chỉnh layout viewports

Cách tạo layout trong cad và căn chỉnh layout viewports là một bước quan trọng mà bạn không thể bỏ qua. Thao tác này giúp bạn có thể tạo ra một hoặc nhiều khung hình ở trên cùng một layout, hỗ trợ đáng kể cho việc hiển thị bản vẽ ở trong không gian giấy.

Mỗi khung hình trong layout, bạn có thể thay đổi kích thước cũng như tỷ lệ cho các đối tượng. Khi tạo và căn chỉnh layout viewports trong Cad bạn cũng cần lưu ý:

 Nên tạo một layer với khung hình gốc để quản lý các khung hình khác.

 Nếu bạn muốn in bản vẽ thuộc một layout trong Cad nhưng bạn lại muốn ẩn một trong số các khung hình thuộc layout đó, bạn hãy thực hiện thao tác tắt layout viewports là có thể in.

- Tạo khung hình trong layout

Để quản lý các đối tượng ở trong bản vẽ Cad được tốt hơn, bạn nên tạo khung hình trong layout bằng cách sử dụng lệnh MV. Khi bạn đã tạo được khung hình, bạn có thể thực hiện được các thao tác tiếp theo ngay trên khung hình đó: Di chuyển, copy hoặc array các đối tượng.

Để thực hiện các thao tác này, bạn hãy để con trỏ chuột trong layout của khung hình này và sau đó kéo thả tới vị trí tiếp theo. Tiếp đó là sử dụng các thao tác chỉnh sửa đối tượng ở layout trong Cad mà bạn vừa tạo.

- Tạo khung tên trong layout

Bên cạnh tạo khung hình thì việc tạo khung tên trong layout cũng vô cùng quan trọng. Để có được một khung tên chuẩn chỉnh nhất trong AutoCad, bạn nên tạo khung tên với tỷ lệ 1:1. Tỷ lệ cũng giúp cho quá trình in ấn bản vẽ được chính xác, tránh mắc các lỗi như: Đứt gãy đường thẳng hay mờ nhoè…

- Dimstyle layout trong Cad

Khi bắt đầu vẽ các đối tượng trong bản vẽ Cad, bạn cần phải tạo ra các Dimstyle khác nhau. Việc làm này giúp bạn quản lý được các đối tượng trong bản vẽ tốt hơn. Khi cần sử dụng đến đối tượng nào thì bạn hãy mở Dimstyle có chứa đối tượng đó và tiến hành sao chép. Thao tác này giúp tiết kiệm tối đa thời gian thiết kế bản vẽ.

Trong trường hợp bạn tiến hành thực hiện vẽ đối tượng ngay trên layout thì bạn chỉ cần tạo ra duy nhất một Dimstyle bằng cách chọn thẻ Fit.

Dimstyle layout trong Cad giúp quản lý tốt hơn các đối tượng

Dimstyle layout trong Cad giúp quản lý tốt hơn các đối tượng

Trên đây trung tâm FFD đã chia sẻ 1 ít thông tin về kiến thức layout trong autocad giúp bạn có thêm chút kiến thức về layout.

Chúc các bạn làm tốt
